5-7.카타나 만들기

카타나만들기

카타나의 날은 잘 빠진 곡선이 매력이지요. 이 점에 유의하며 만들어봅시다.


#1.검날 만들기

기본적으로 카타나의 날 길이는 70~80cm정도입니다.

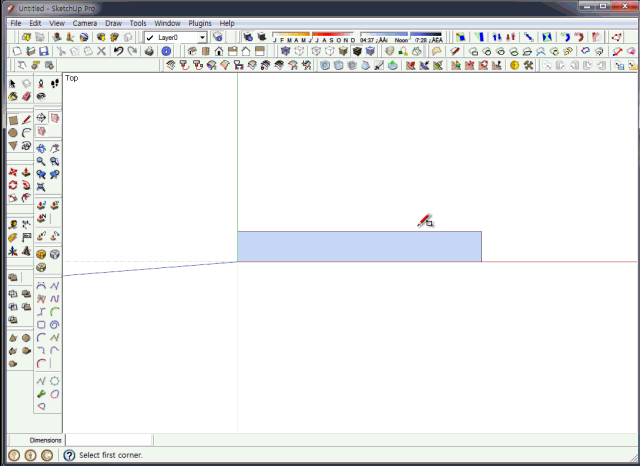

1) 우선, 사각형툴을 이용해 80cm,10cm 정도의 사각형을 만듭니다.



2) 반원툴을 이용해 사각형안에 검날의 완만한 곡선을 그립니다.

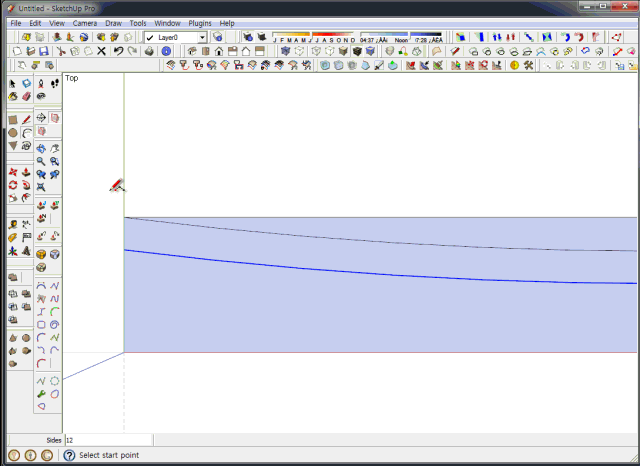

3) 방금 그린 곡선을 복사해서 검의 폭만큼 내립니다.

4) 다시 반원툴로 검 끝 부분을 만들어주세요.

5) 손잡이 부분 근처에 직선을 긋고 안쪽에 손잡이와 연결부분을 만들어줍니다.

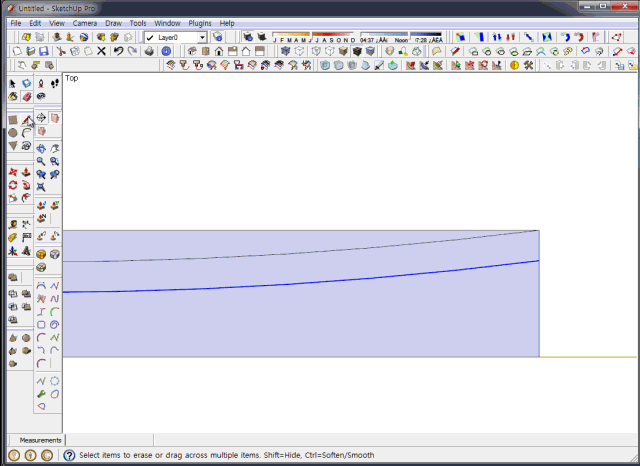

6) 지우개툴로 불필요한 부분을 제거해 검날의 모양을 만들어줍니다.

나름 그럴듯한 모양이 되었습니다. 이제 좀더 입체감 있는 모습으로 바꾸어봅시다.

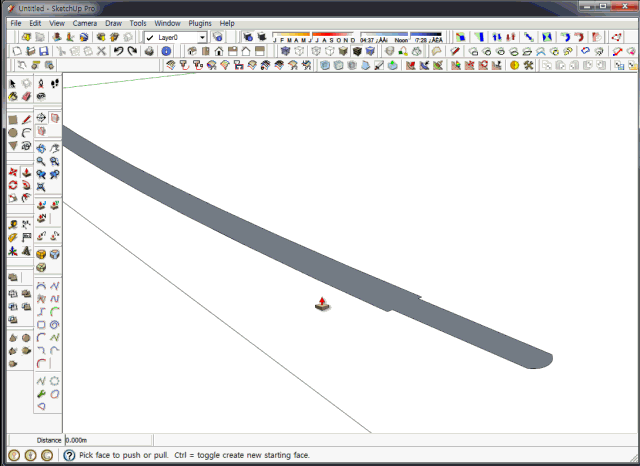

7) 푸시앤풀툴을 이용해 두께를 만들어줍니다.

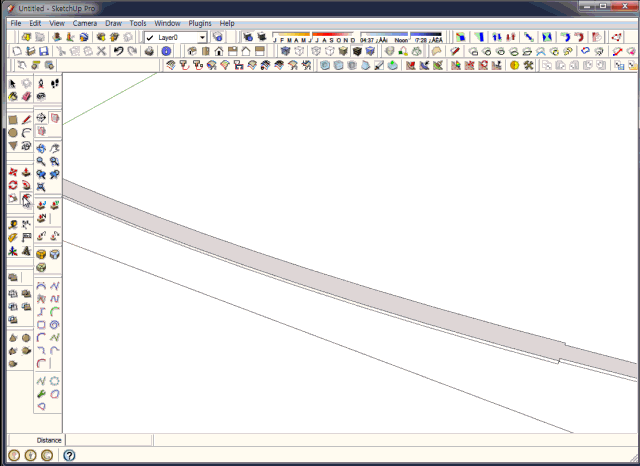

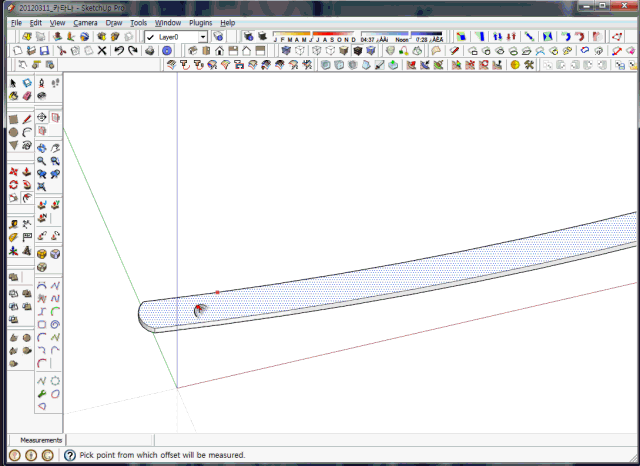

8) 오프셋툴로 안쪽부분을 만들어줍니다. weld툴이나 recurve툴로 미리 하나의 곡선으로 만들어주면 더욱 좋습니다.

튀어나온 부분은 적당히 정리해줍니다.

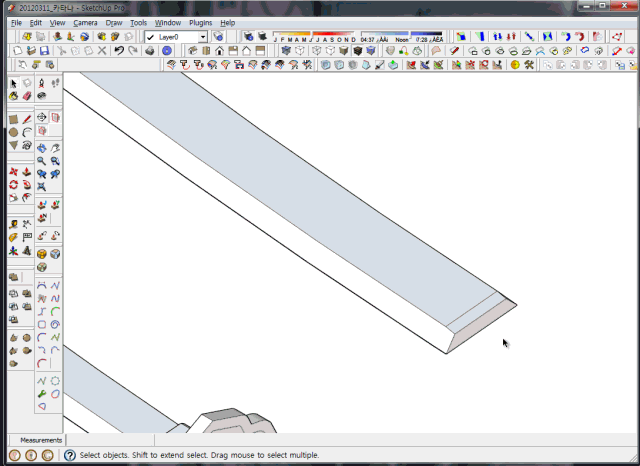

9) 칼날의 각이 될 부분에 미리 선을 그어주세요. 이러면 나중에 모양이 좀더 이쁘게 나옵니다.

10) 위쪽 꼭지점을 아래쪽과 맞추어 줍니다. 가끔 이상한 모양이 될때는 면을 제거하고 새로 그려줍니다.

11) 아래면을 제거하고, 복사해서 반대편에 붙여넣으면 검날이 완성됩니다.

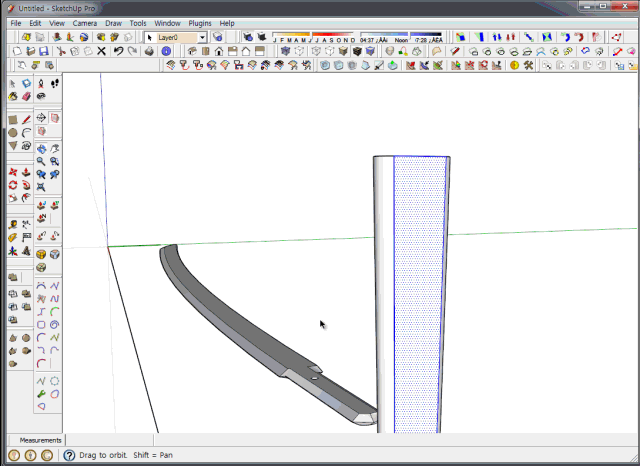

초반에 두께를 넉넉히 잡았기 때문에, 스케일툴로 크기를 조정해주었습니다.

아래는 그외 자잘한 정리를 해준 모습입니다.


#2. 손잡이 만들기

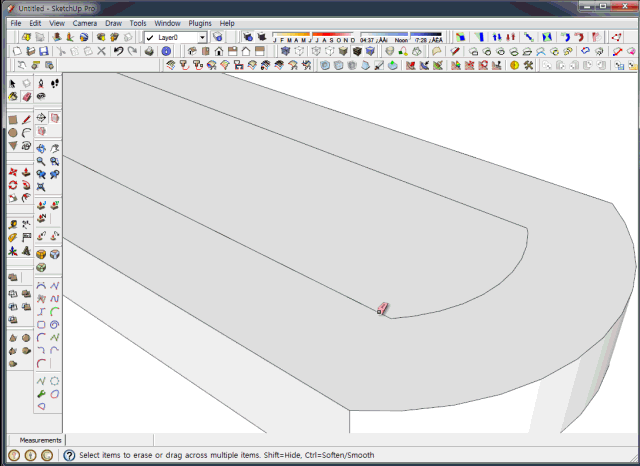

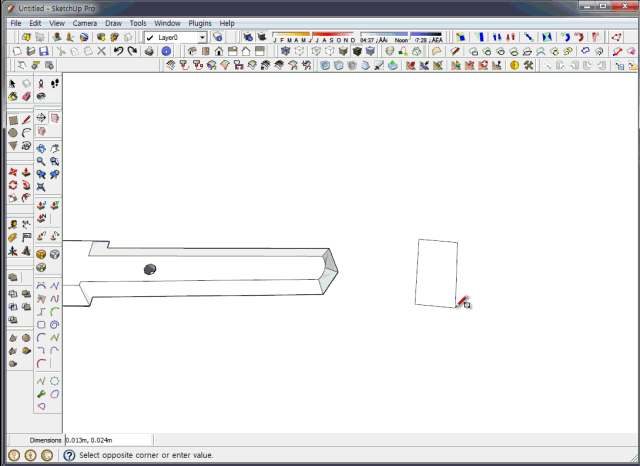

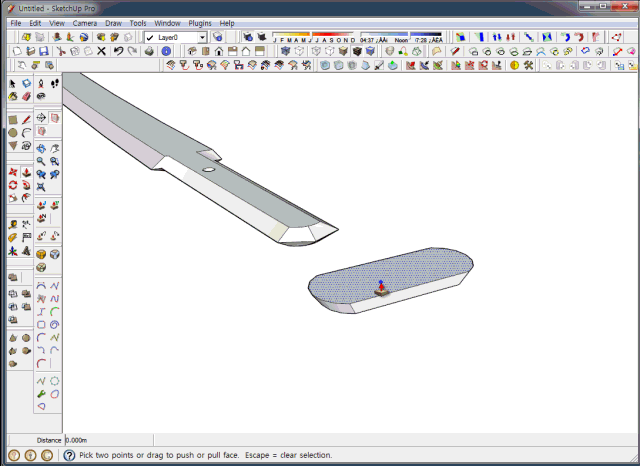

1) 몸통의 단면을 만듭니다. 사각형을 그린뒤, 반원툴로 끝부분을 둥글게 처리합니다.

2) 푸시풀툴로 조금 올린다음, 스케일툴로 크기를 키웁니다.

3) 다시 푸시풀툴로 올린뒤, 스케일 툴로 크기를 조정해 적절한 각도의 모양을 만들어줍니다.

크기가 마음에 안들어 중간에 살짝 조정했습니다.

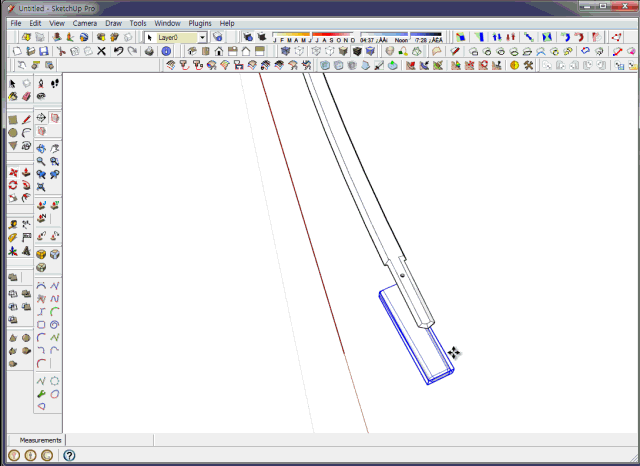

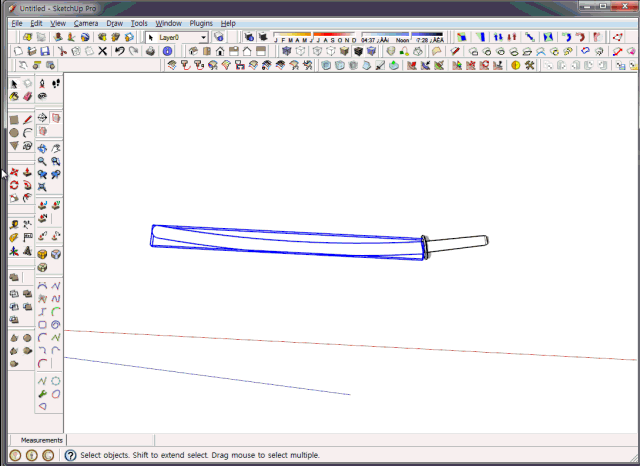

4) 그룹으로 만든뒤, 칼날과 맞추어봅니다. 크기가 맞지 않습니다. (이래서 눈대중이란…)

5) 다시 스케일툴로 크기를 맞추고, 위치를 조정해서 마무리하였습니다.

간단히 손잡이를 만들었으니 이게 검막(츠바키)를 만들어보도록 하겠습니다.

그냥 원형으로 만들어도 되지만, 그건 너무 심심하니 조금 모양있는 형태로 가보도록 하겠습니다.

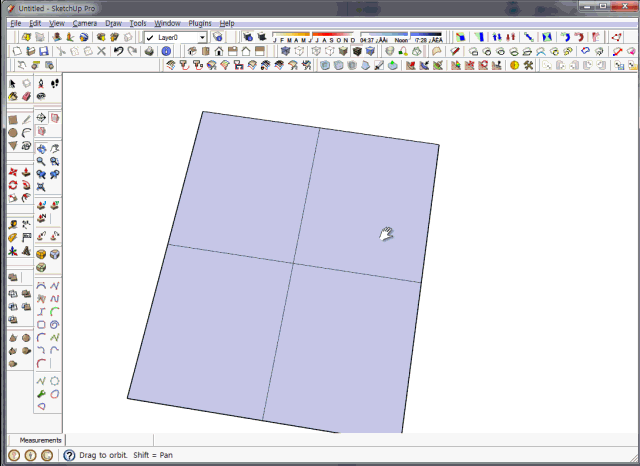

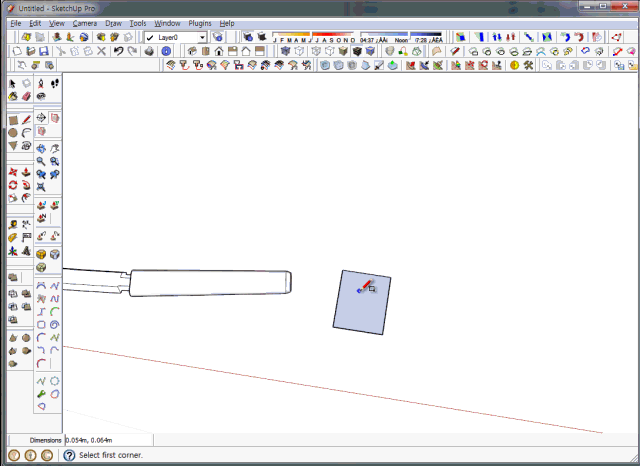

6) 검막 크기의 사각형을 그린다음, 라인툴로 사등분합니다. 1/4만 작업해서 복사해 붙일 예정입니다.

7) 라인툴과 반원툴로 검막의 디테일을 그립니다.

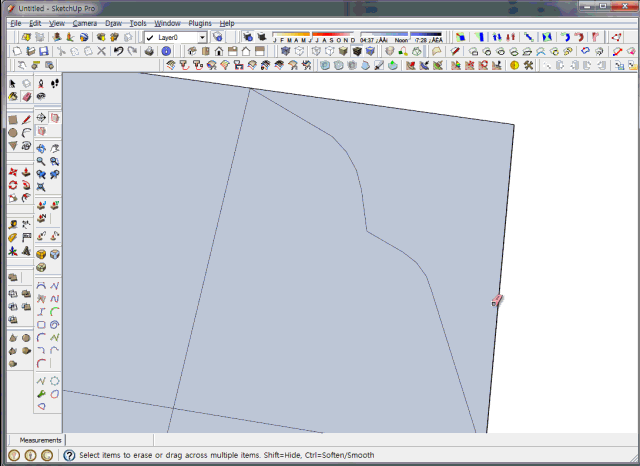

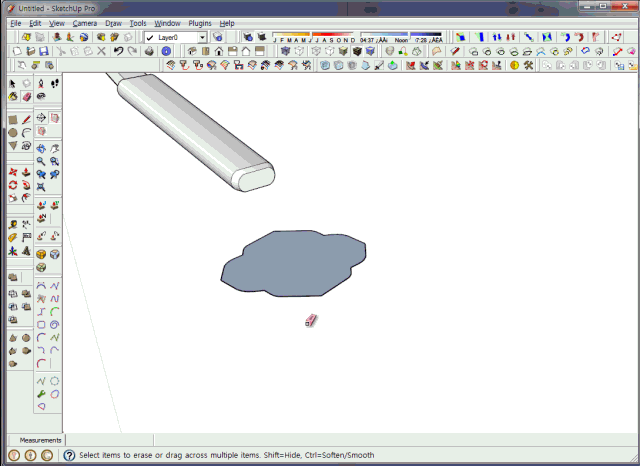

8) 만들어진 디테일외의 면을 제거합니다.

9) 디테일을 4면으로 복사합니다.

10) 끝으로 푸시풀툴로 올린다음, 적절히 배치하면 검막까지 완성입니다.

이제 마무리작업입니다.

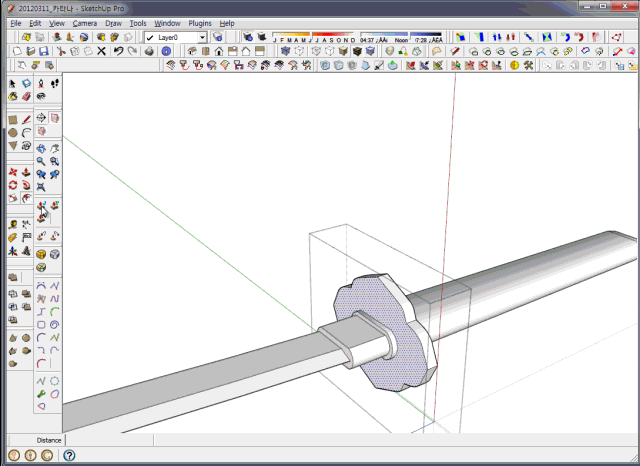

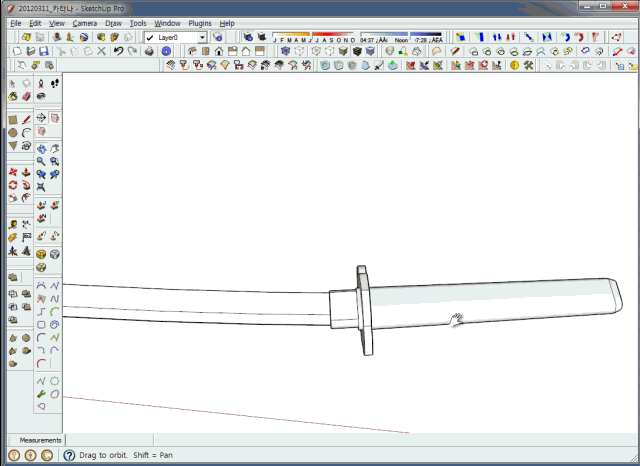

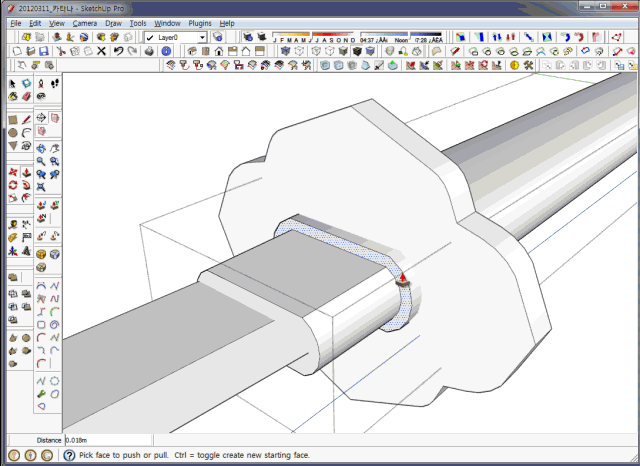

11) 손잡이의 윗부분을 오프셋툴로 라인을 만든다음, 푸시풀툴로 적당히 올려 검과 검신사이부분을 만듭니다.

12) 조금 틀어진 부분이 있어서 무브툴로 조정하였습니다.

13) 연결부분이 명확해보이지 않아서 마우스우클릭→Intersect faces → with model 을선택하여 검막/검신 사이에 라인을 추가하였습니다.

14) 끝으로 검막부분에 오프셋으로 라인을 추가해서 완성하였습니다.


#3. 검집 만들기

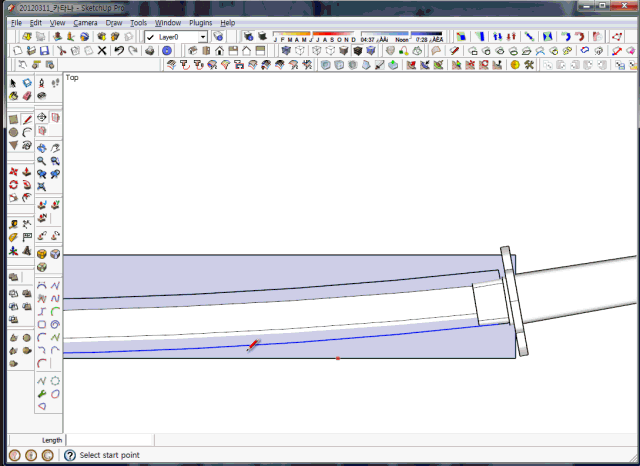

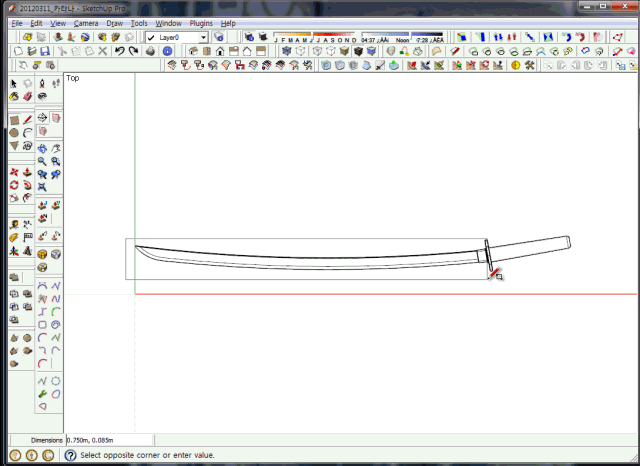

1) 사각형툴로 툴검신을 덮는 사각형을 그립니다.

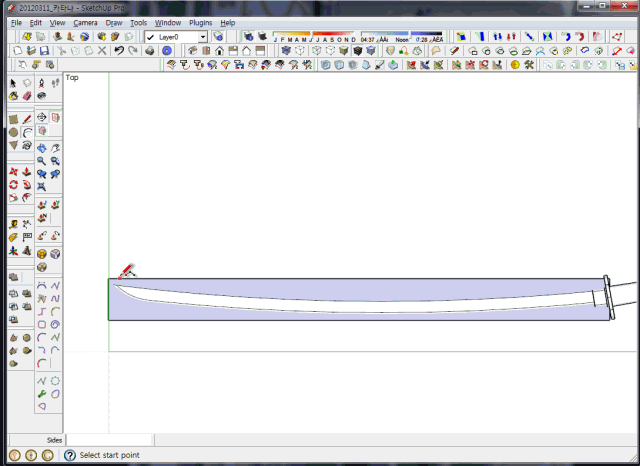

2) 반원툴을 이용해 검집모양으로 선을 그립니다.

3) 불필요한 부분을 제거하고, 푸시풀툴로 올립니다.

4) 검신 만들때와 마찬가지로, 오프셋툴과 무브툴로 모양을 만듭니다.

5) 푸시풀툴로 두께를 만들고, 복사해서 검집모양으로 만듭니다.

6) 입구부분에 구멍을 뚫고, 크기를 조정해서 마무리합니다.


#4. 텍스쳐 입히기

1) 콤포넌트를 복사한뒤, 마우스우클릭 explode로 깨트립니다.(이때 각 부분은 미리 콤포넌트가 되어 있어야 합니다. 중요!)

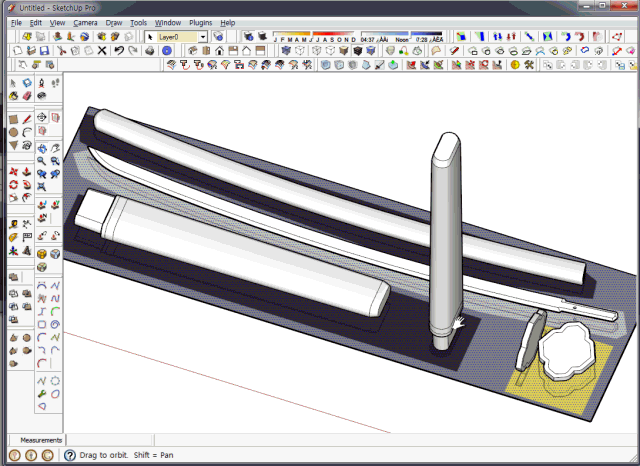

2) 분리된각 부분을 분리해 배치합니다.

이때 배치는 텍스쳐를 그리고 싶은 부분을 위로 해서 배치하시면 됩니다.

만약, 측면과 정면이 둘다 필요할 경우, 복사해서 올려놓습니다.

디테일이 좀더 필요한 오브젝트는 크기를 키우셔서 배치하세요.

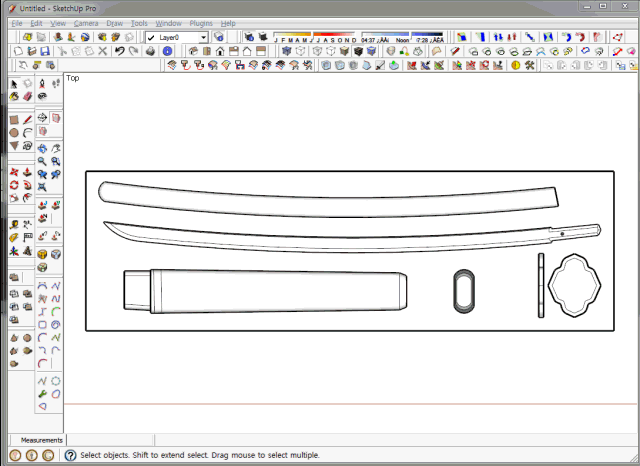

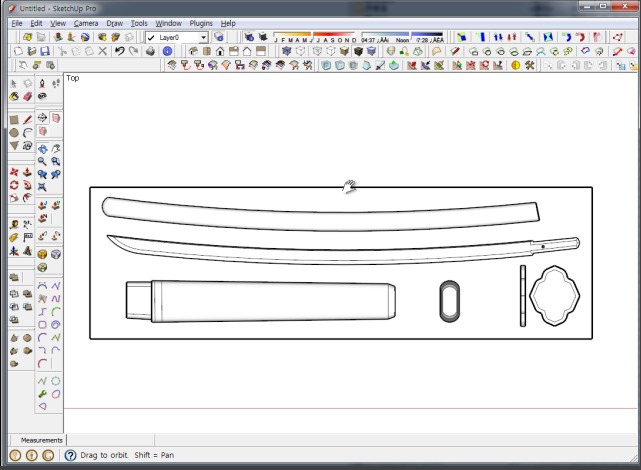

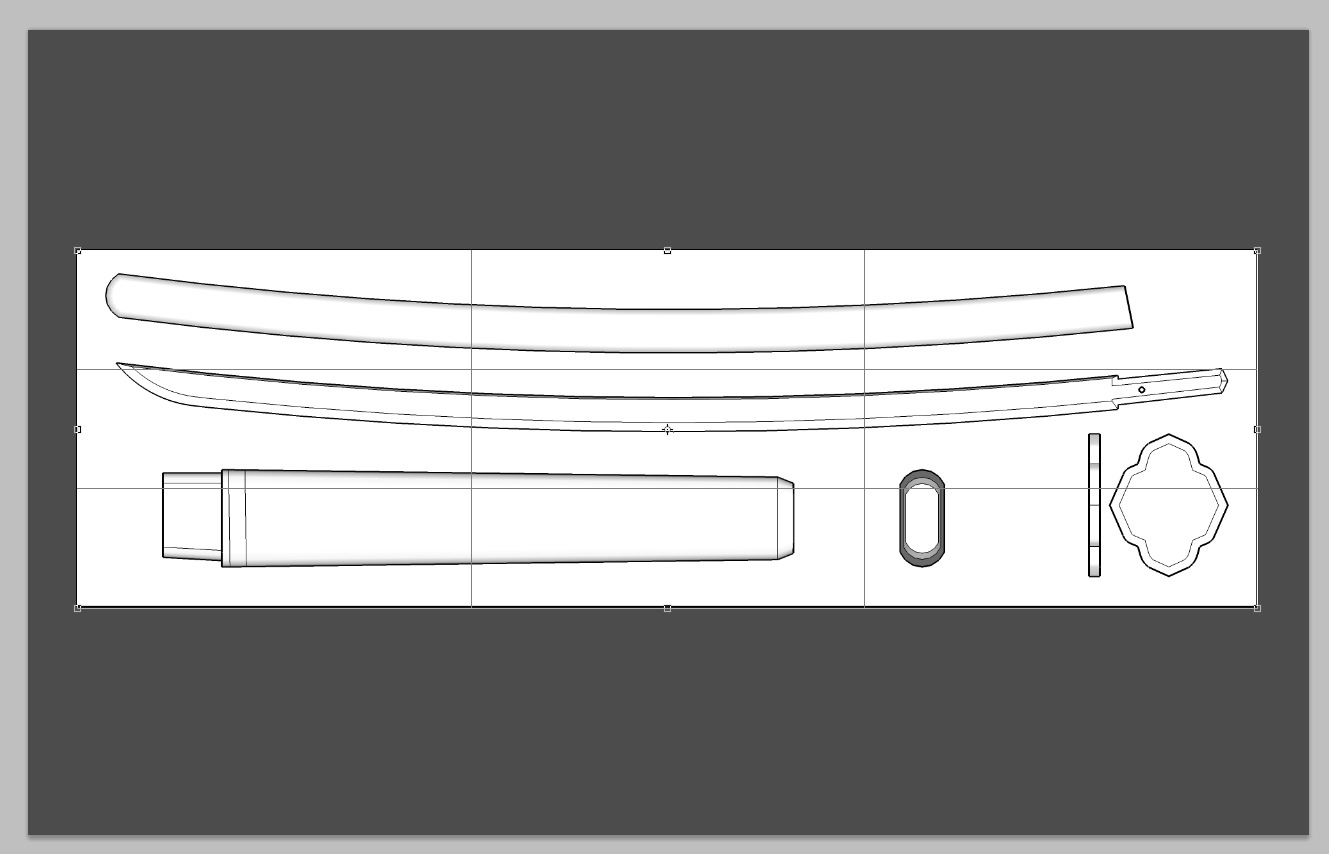

3) 저는 아래처럼 배치하였습니다.

4) 배치가 끝나면 카메라를 로 바꾸고, 이상태에서 export를 합니다.

퀄리티를 위해 적당히 큰 사이즈로 추출해주세요.

포토샵에서 해당 export를 추출해서, 사각형영역만큼 잘라냅니다.

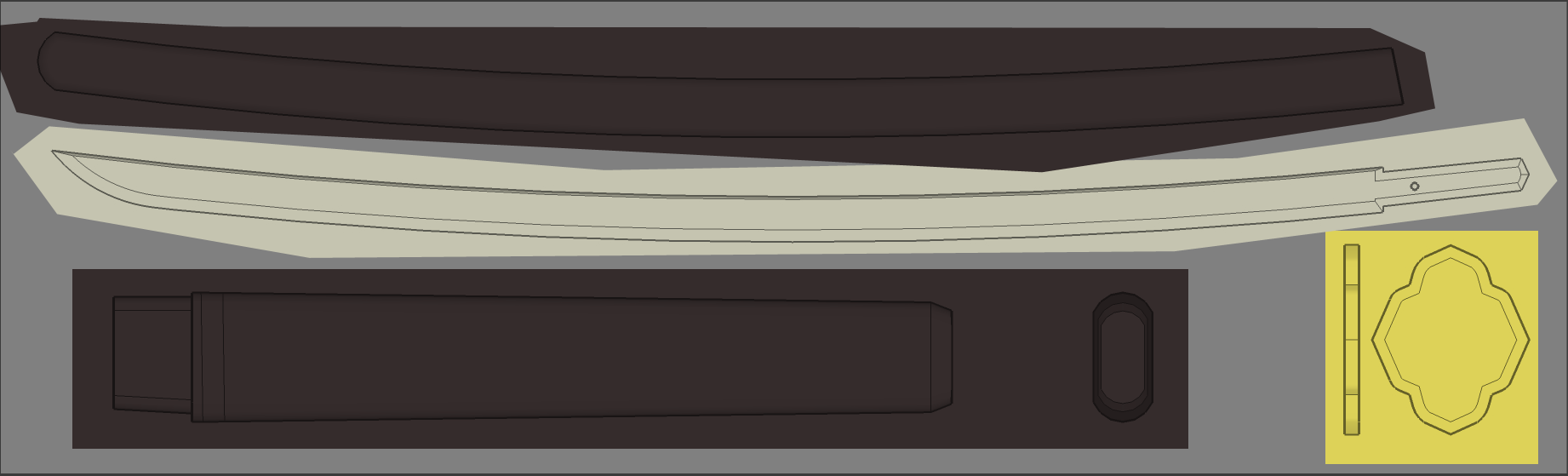

5) 그리고, 채색을 합니다. 아래는 1차로 기본색을 칠한 이미지입니다.

자, 이제 만든 텍스쳐를 스케치업 오브젝트에 입혀봅시다.

6) 우선, 포토샵에서 만든 텍스쳐를 스케치업에서 불러옵니다.

7) 사각형 위에 텍스쳐를 칠한다음, (마우스 우클릭 Texture Position)

사각형크기에 맞춰 맵좌표를 맞춥니다. 되도록이면 정확히 맞춰주세요.

8) 텍스쳐를 프로젝션 형태로 만듭니다.(마우스우클릭 Texture Projection)

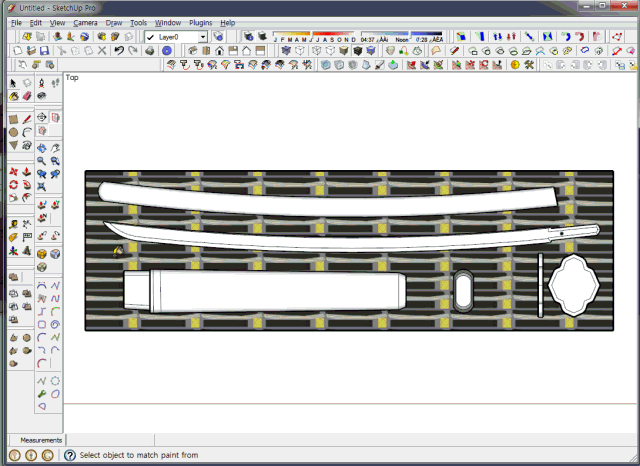

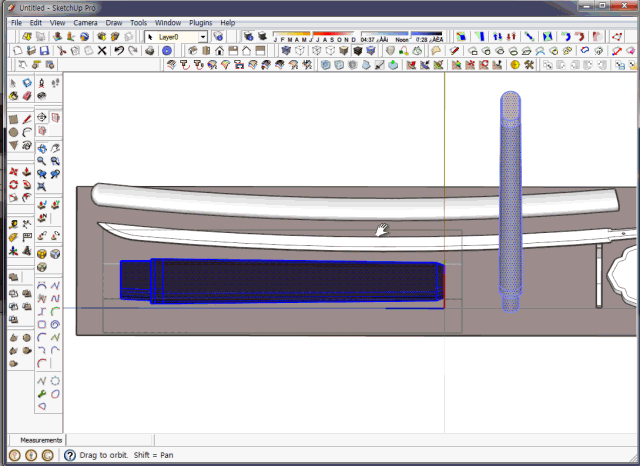

9) 방금 칠한 텍스쳐를 스포이트툴로 선택한다음, 각각의 부분 콤포넌트를 칠하면, 바닥의 텍스쳐에 맞춰 이미지가 입혀집니다.

측면과 정면이 분리된 오브젝트는 각 부분만 칠해줍니다.

그다음 포토샵작업을 하시면서 한번씩 텍스쳐파일을 업데이트해주면, 손쉽게 텍스쳐를 입힐수 있습니다.

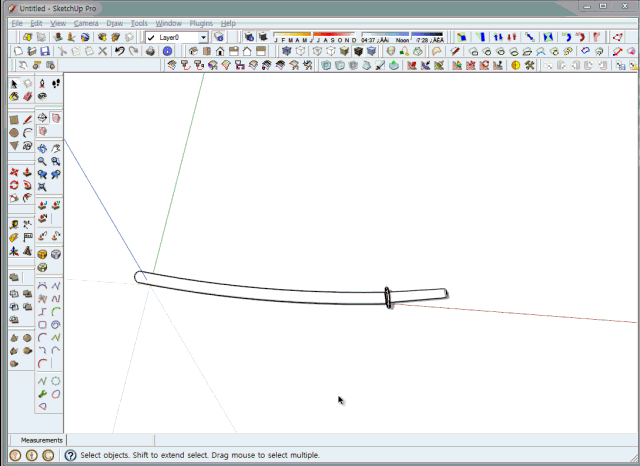

아래는 최종 텍스쳐까지 입힌 카타나 콤포넌트입니다. 그럴듯 한가요?
