5-6.환두대도 만들기

06.환두대도 만들기




한국전통검인 환두대도를 만드는 과정입니다.

제작과정

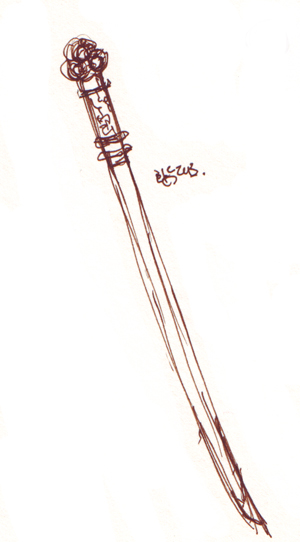

우선, 미리 작업하기 전에 종이에 간단히 모양을 그렸습니다.

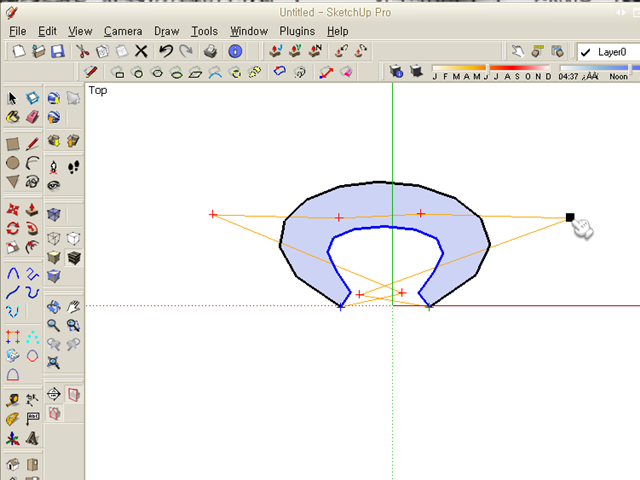

고리모양을 만듭니다. 곡선을 손쉽게 만들어주는 Beizer 플러그인을 이용해 진행하였습니다.

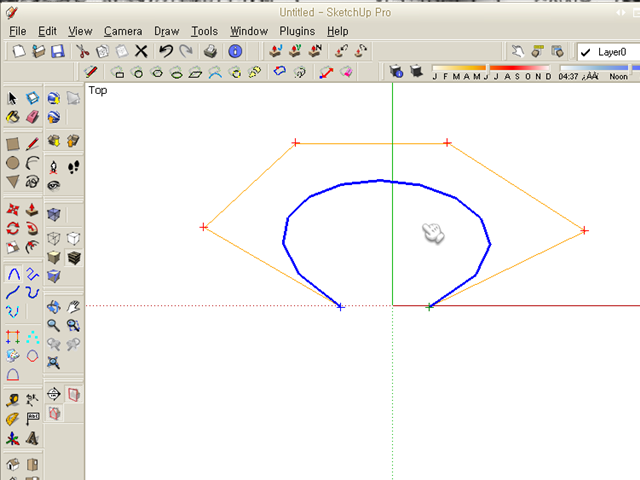

안쪽부분도 툴을 이용해서 만듭니다.

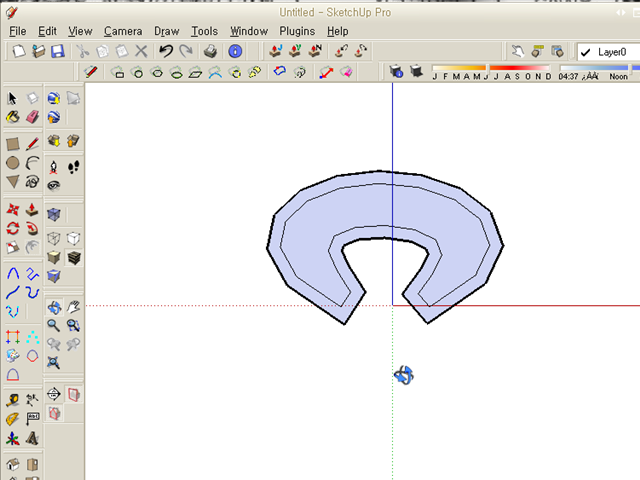

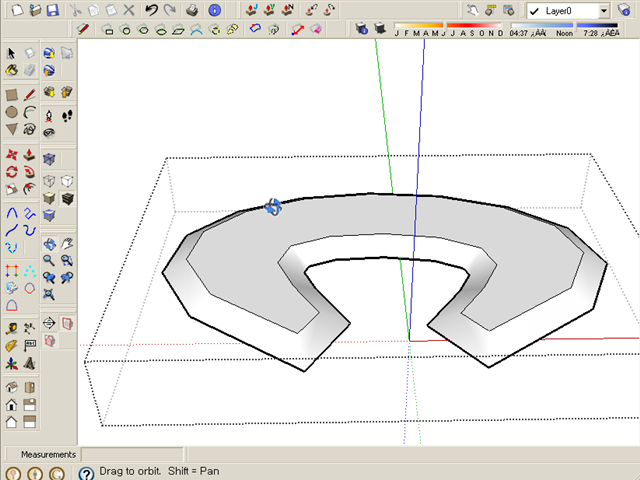

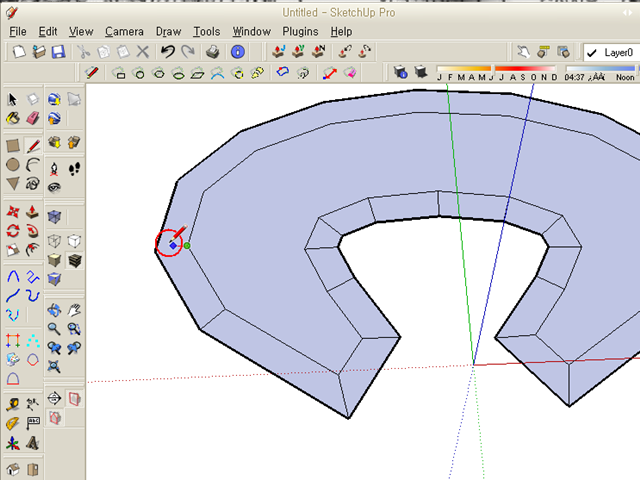

오프셋 툴을 이용해서, 외각으로 한 겹 더 만들어줍니다.

외곽과 안쪽의 각 꼭지점을 연결해줍니다. 덩어리를 깔끔하게 하기 위함입니다.

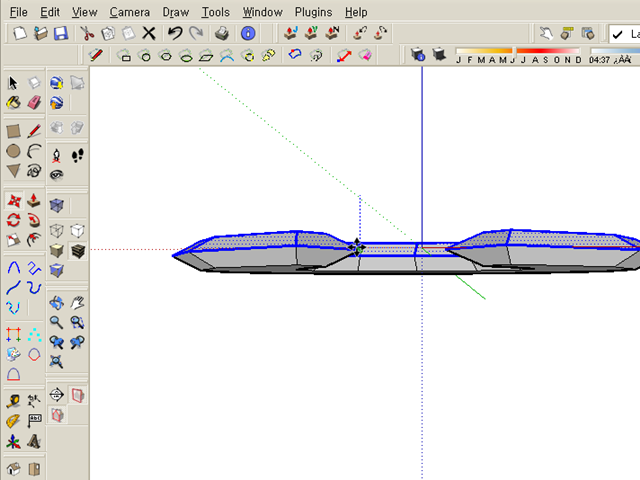

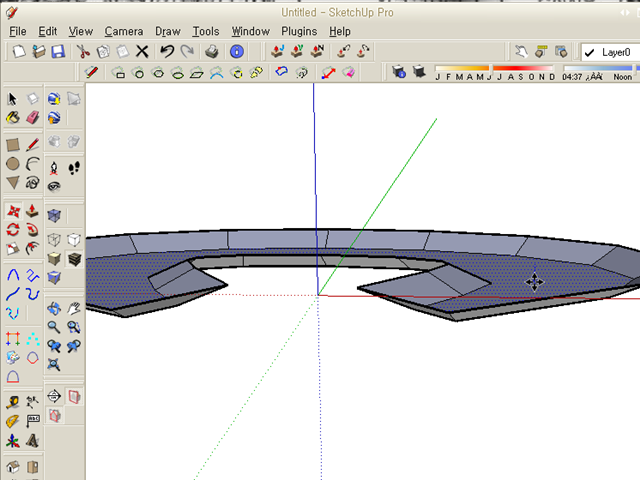

툴을 사용해서 안쪽의 면을 아래로 당겨 볼록하게 만듭니다.(당길때 alt키를 누르고 하시는 것 잊지 마시길!!)

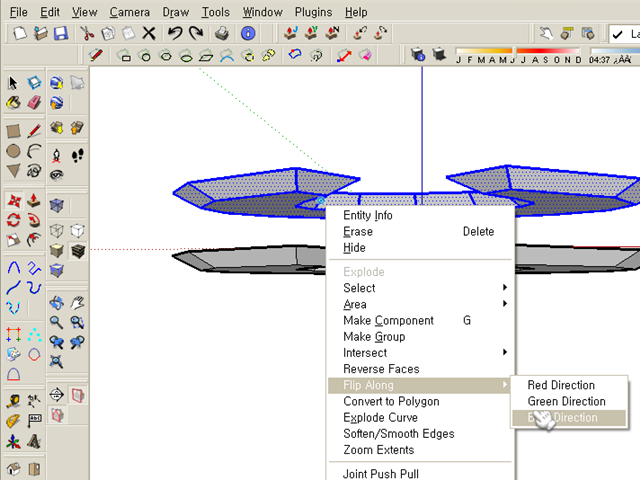

덩어리를 하나 복사한다음, Flip AlongBlue Direction을 사용해 위아래로 뒤집습니다.



뒤집어진 덩어리를 겹쳐 하나로 만듭니다.

만든 덩어리를 그룹화합니다.

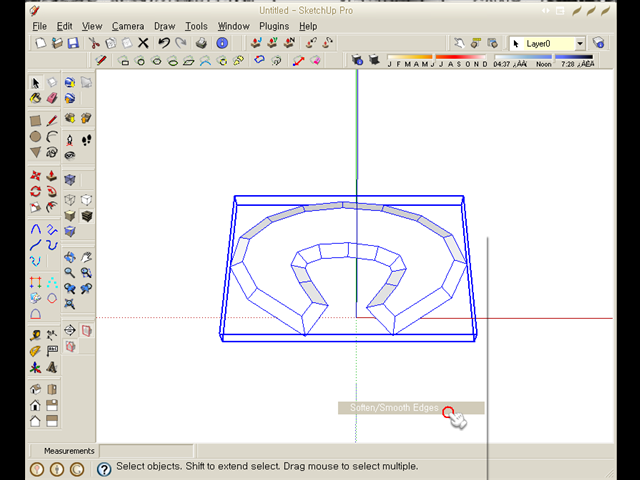

불필요한 라인을 지우개툴로 제거합니다. 제거하실때 ctrl을 눌러야 제대로 부드럽게 처리됩니다.

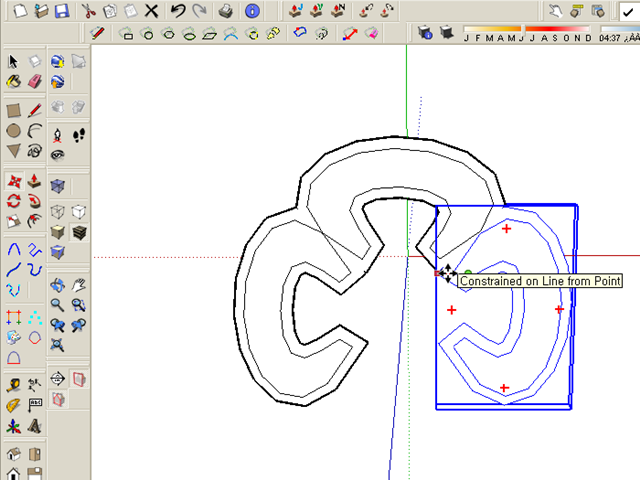

정리가 되면, 덩어리를 복사해 아래처럼 연결합니다.

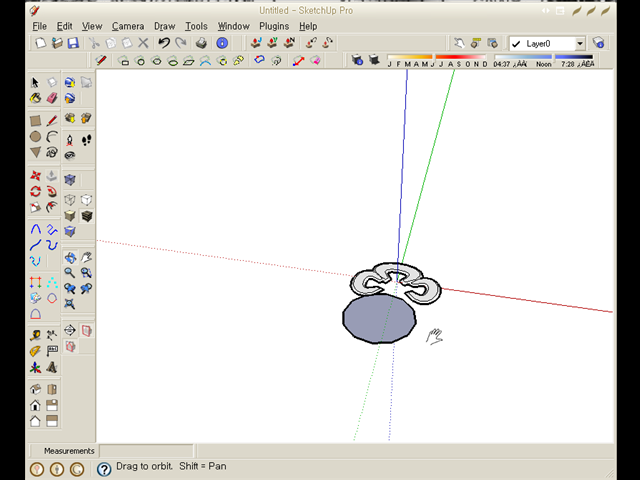

이제, 손잡이를 만들차례입니다. 원툴로 원을 만듭니다.

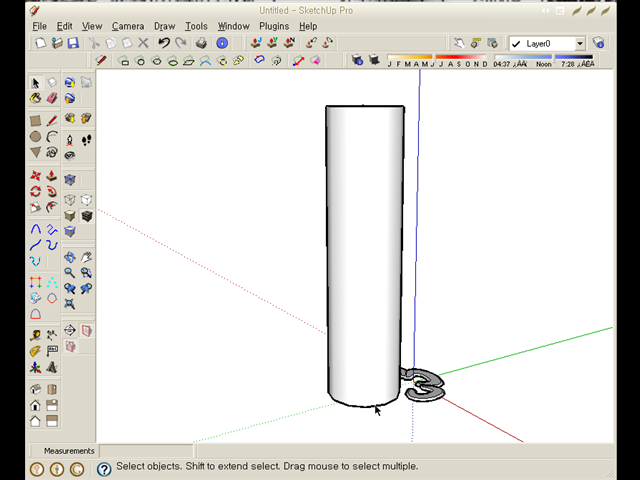

원기둥으로 만들었습니다.

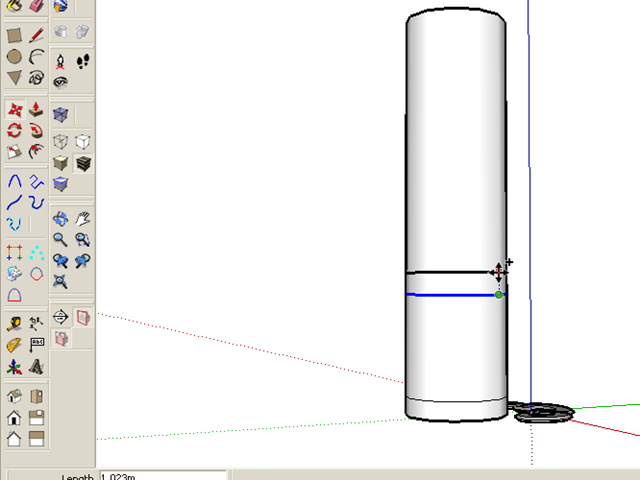

원기둥의 아래쪽 라인을 선택, 중간에 링 형태로 복사합니다. 이부분은 튀어나온 장식부분이 됩니다.

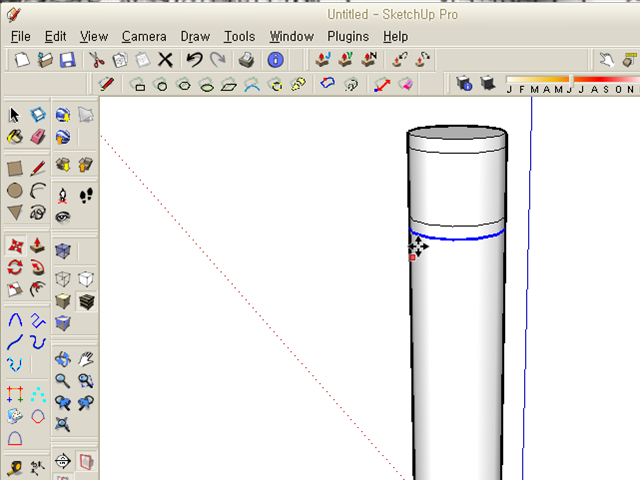

위쪽까지 복사했습니다.

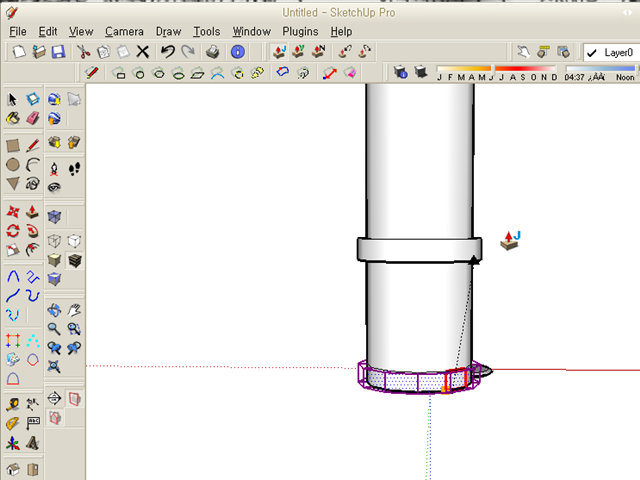

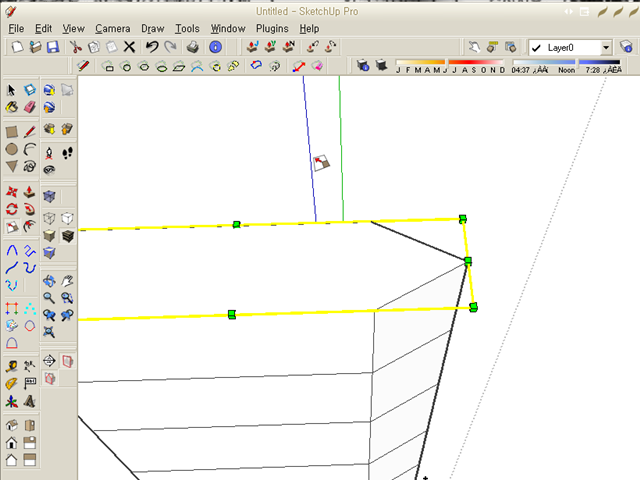

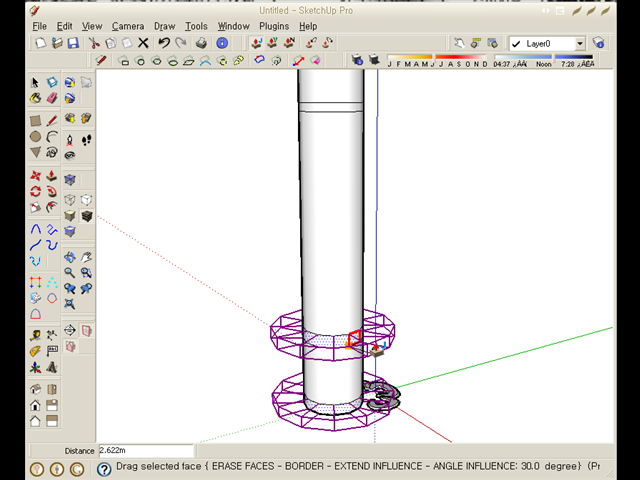

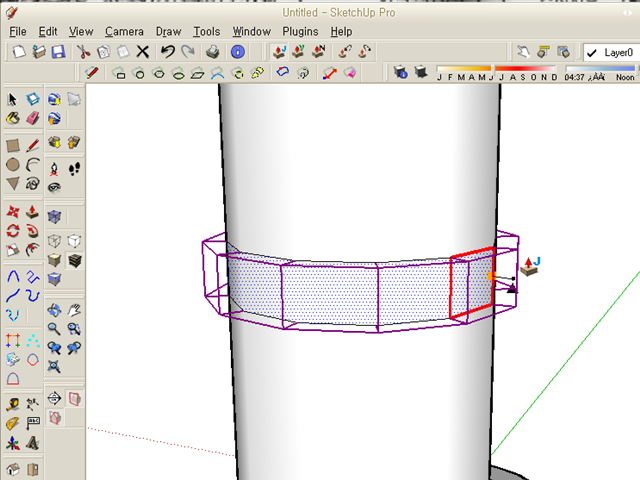

Joint PushPull 플러그인을 이용하여, 테두리를 밀어올립니다.


적당한 크기로 맞춥니다.

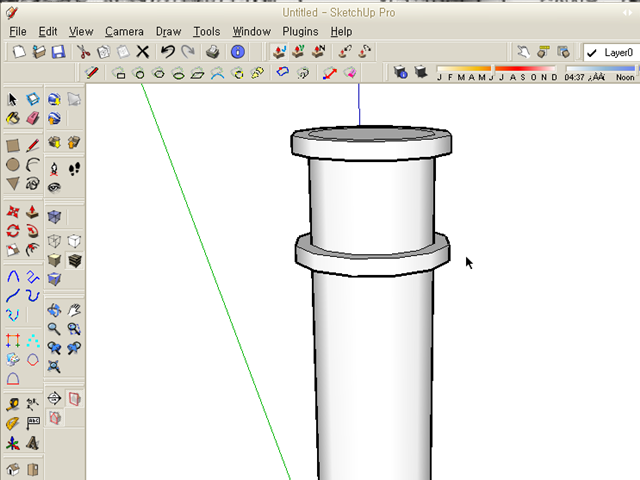

아래쪽도 마찬가지로 조정합니다.

자자, 위쪽도 마찬가지~

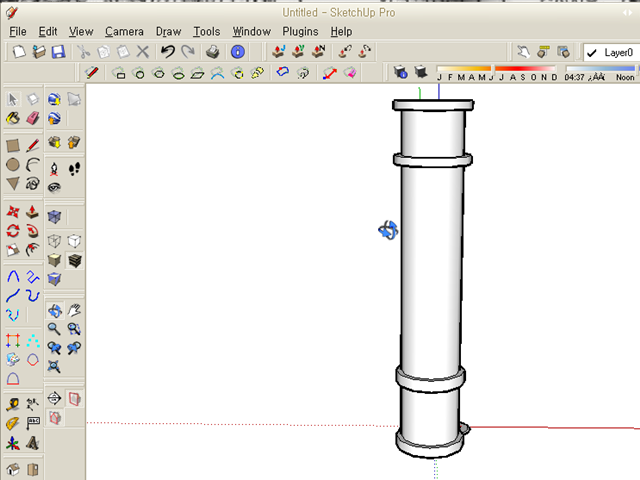

음, 어느정도 모양이 완성되었습니다. 하지만, 너무 둥글고 밋밋하네요.

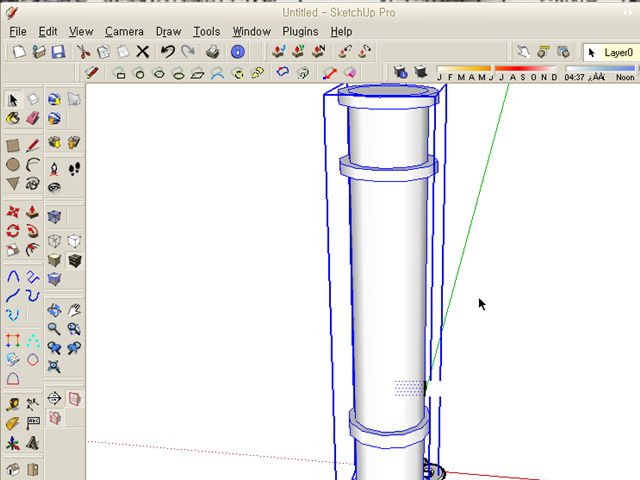

일단 손잡이를 그룹화합니다.

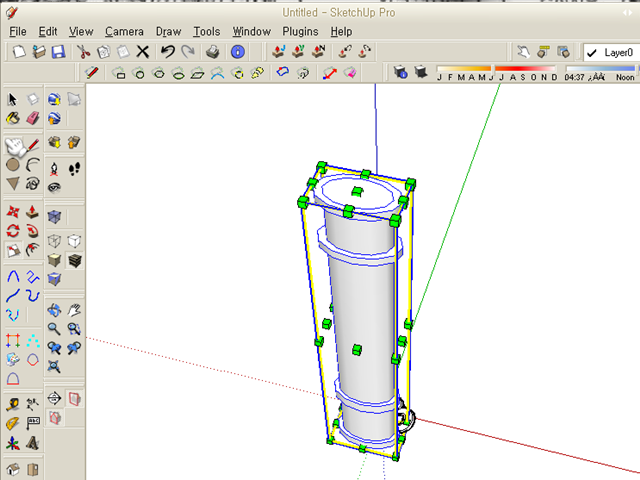

툴로 손잡이를 적당히 납작하게 만듭니다.

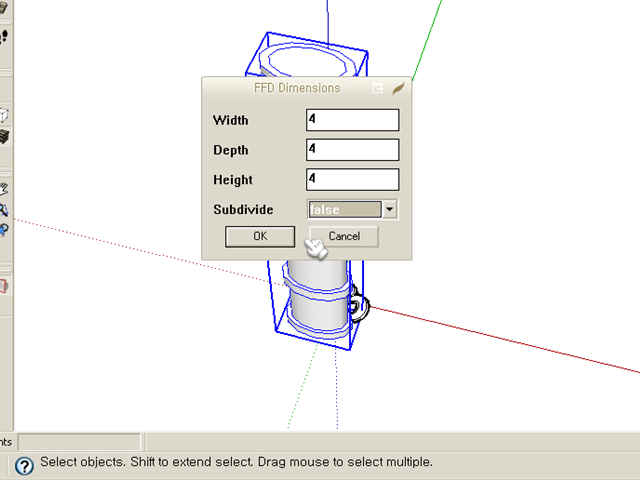

FFD 플러그인중 NxN FFD를 선택합니다.

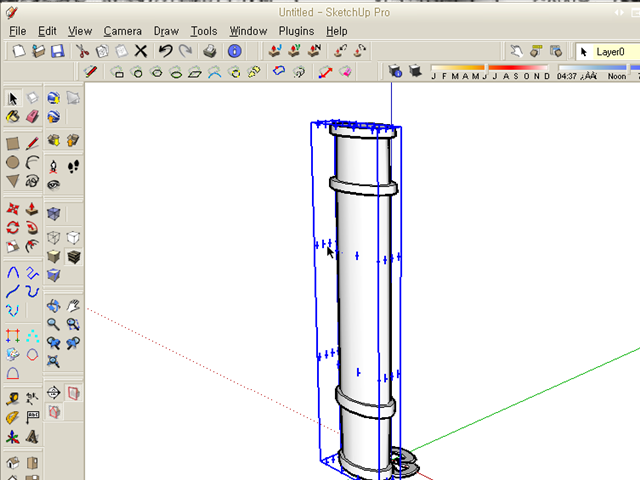

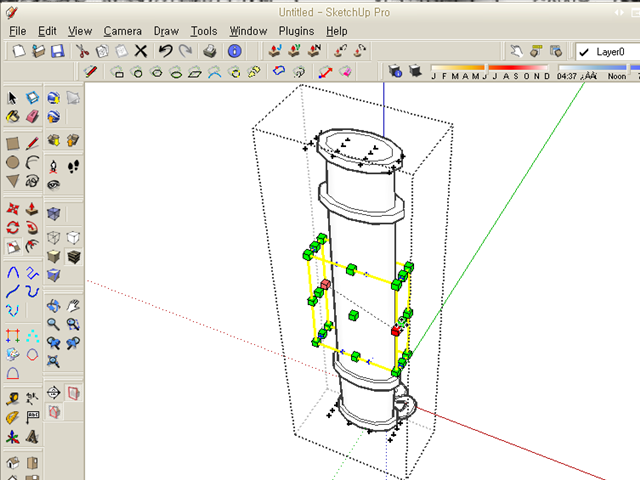

가운데 영역을 선택해, 툴로 크기를 조정합니다.

중앙이 둥글게 정리되었습니다.

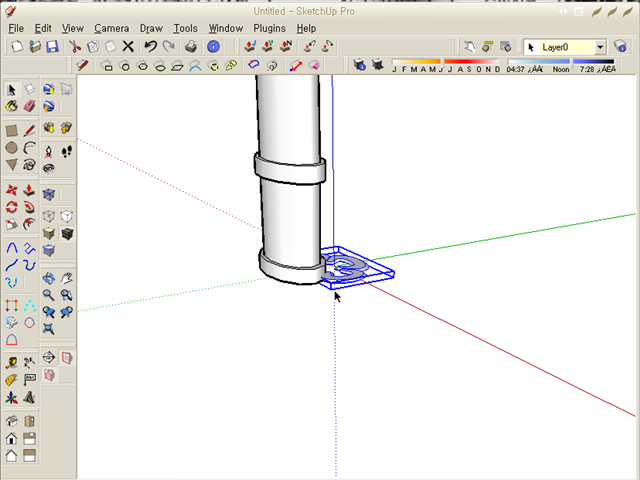

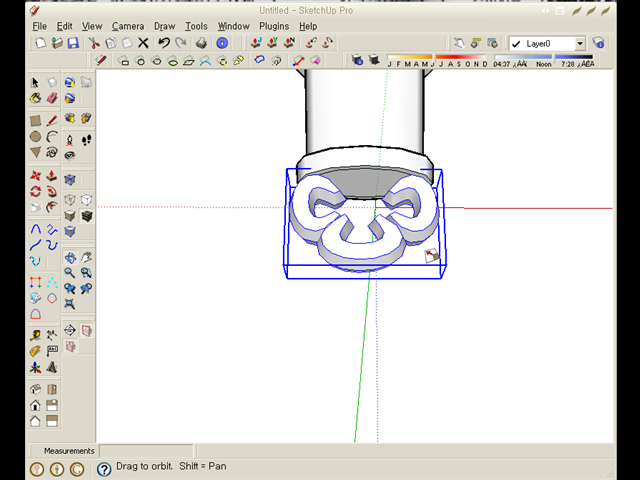

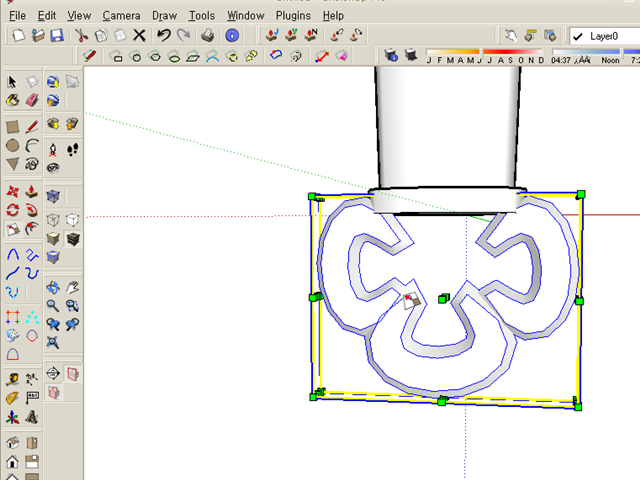

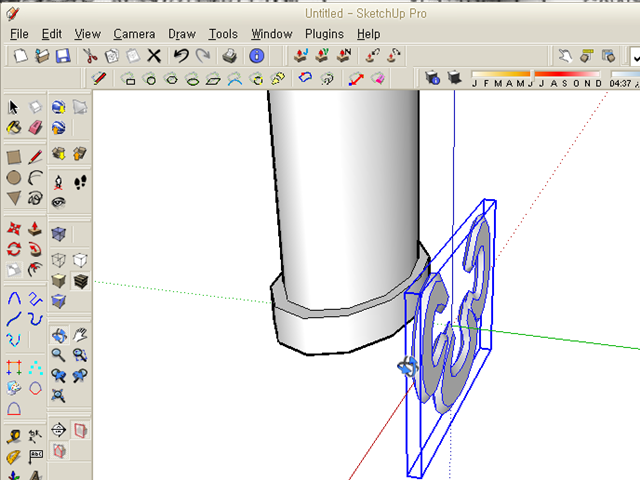

이제, 손잡이와 고리문양을 연결하도록 하겠습니다.

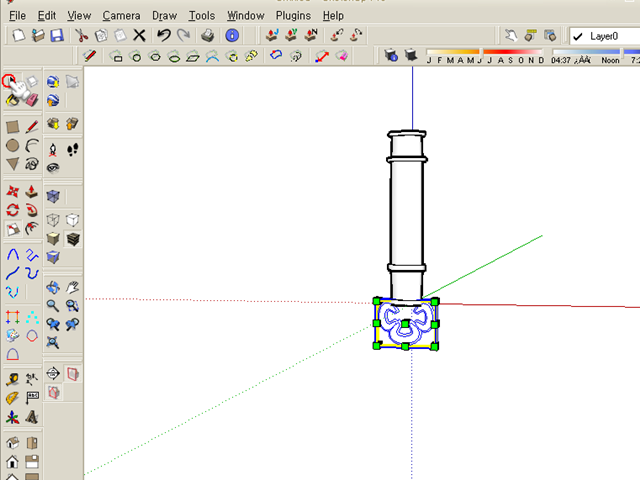

적당한 크기로 조정해 맞춥니다.




어느정도 그럴듯하네요~



이제 칼날을 만들겠습니다. 손잡이 위에 사각도형을 만듭니다.

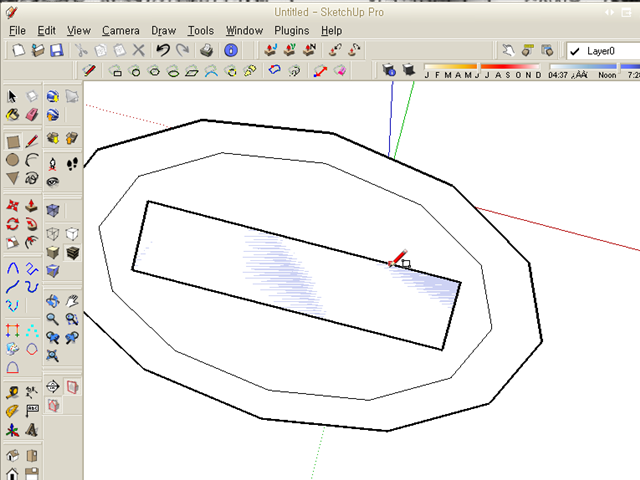

끝부분을 뾰족하게 잘라냅니다. 이부분은 예리한 날부분이 될 예정입니다.

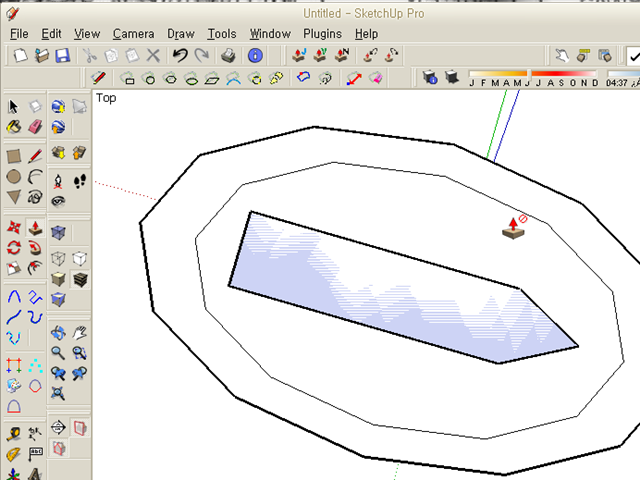

툴로 칼날을 만듭니다.

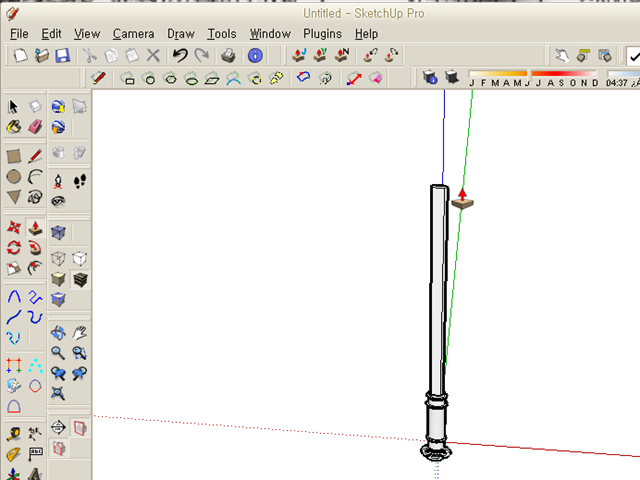

적당한 길이로 뽑아냅니다.

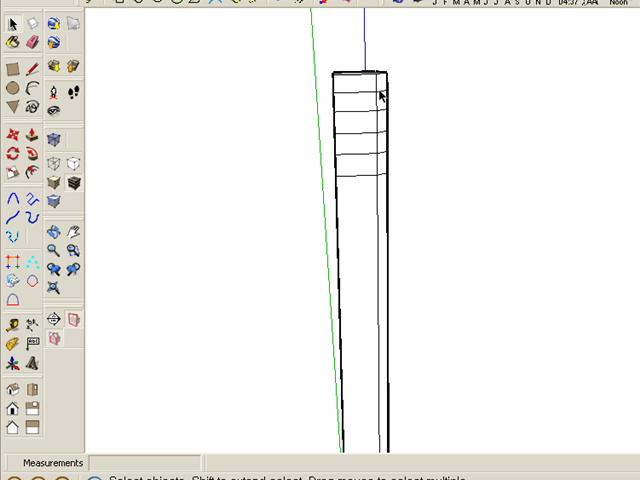

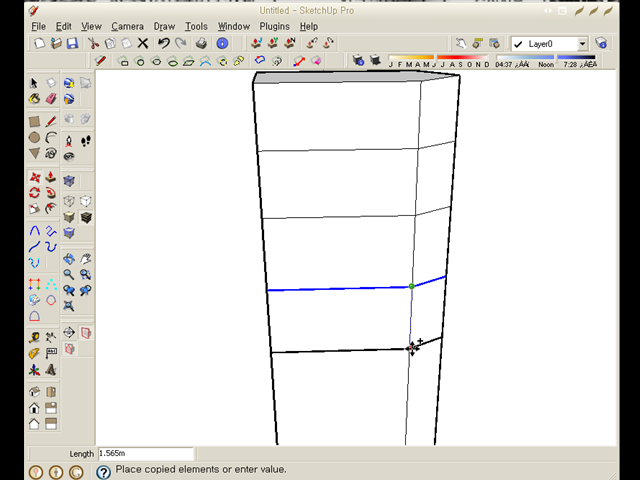

윗부분의 선들을 선택한다음, 적당히 복사합니다.

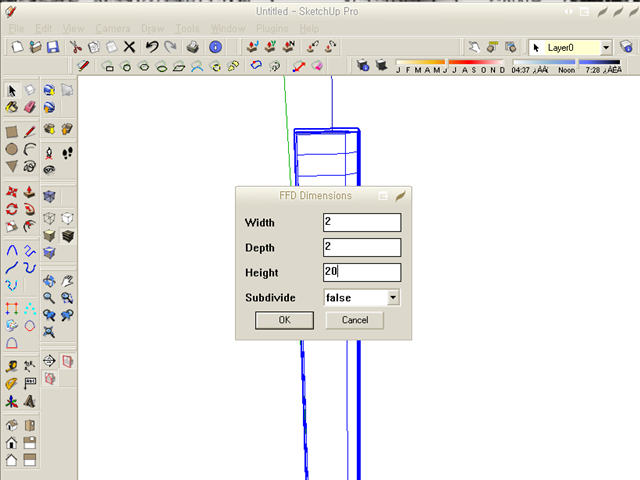

FFD플러그인 중 NxN FFD를 선택한 다음, 2,2,20 정도로 수치를 설정합니다.

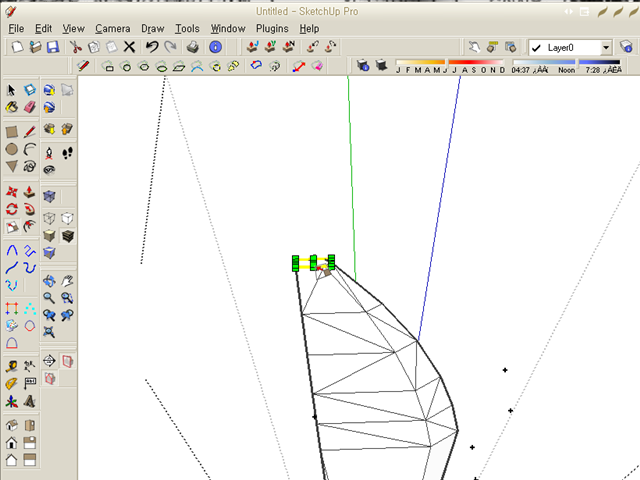

FFD 그룹을 연다음 가장 윗쪽 영역을 선택합니다.

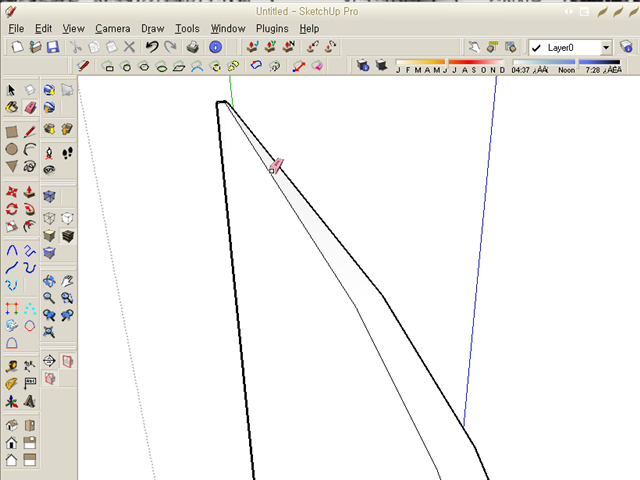

크기를 줄여서, 칼날 끝부분을 만듭니다.




어느정도 정리되면, FFD그룹을 제거합니다.

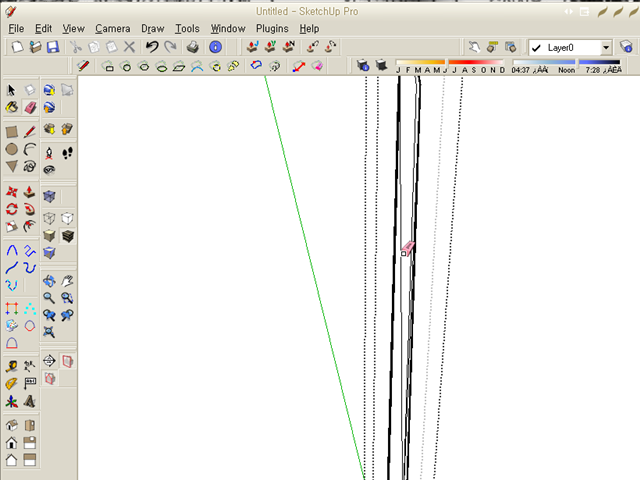

불필요한 선들을 정리합니다.





아래는 완성된 환두대도 이미지입니다.
