5-4.스프링 만들기

04.스프링 만들기

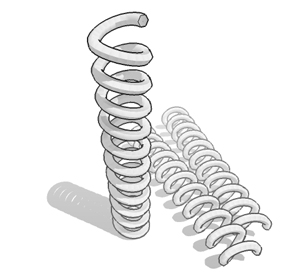

스케치업 기본툴만으로 스프링을 만들어봅시다.





제작과정

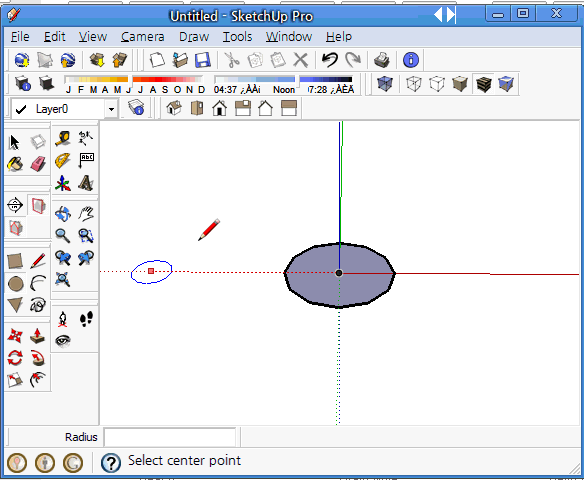

1) 적당한 크기의 원을 그립니다.

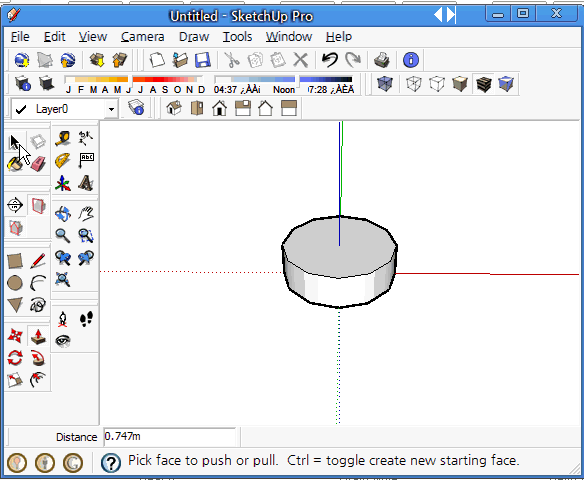

2) pushpull 툴로 적당히 올려 원통을 만듭니다.

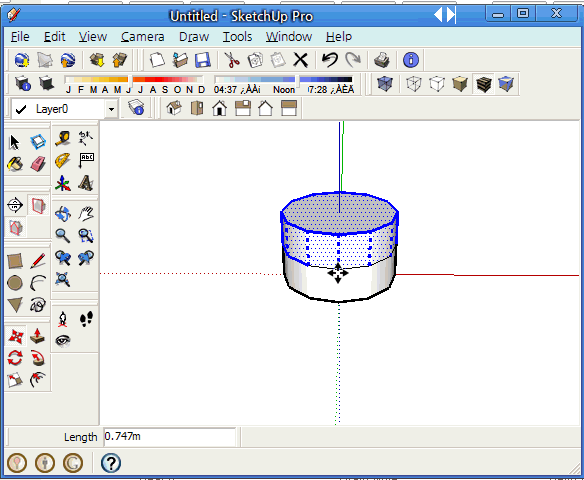

3) 만든 원통을 선택한뒤, 복사해서 두겹으로 만듭니다.

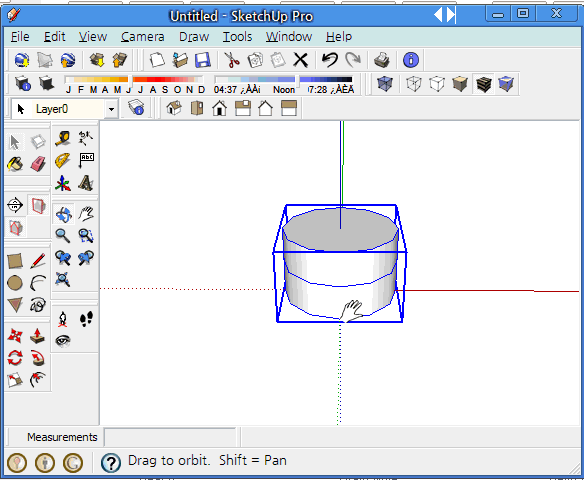

4) 만들어진 도형을 그룹으로 만듭니다. 마우스우클릭+ Make Group

5) 자, 이제 반원툴을 선택한뒤 원통 한쪽 끝에서 중앙 반대편까지 클릭해서 기울어진 반원을 만듭니다.

(Half circle 이라는 표시가 뜨면 클릭하시면 됩니다. 조금 헷갈리니 아래 동영상을 자세히 보세요.)

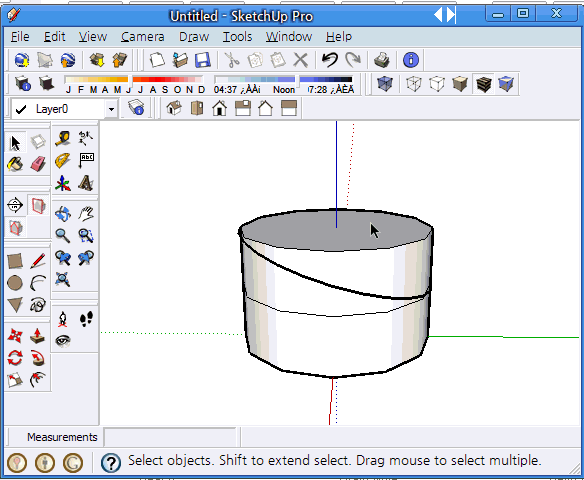

6) 자, 원통 위쪽도 반대쪽으로 기울어진 반원을 만듭니다.

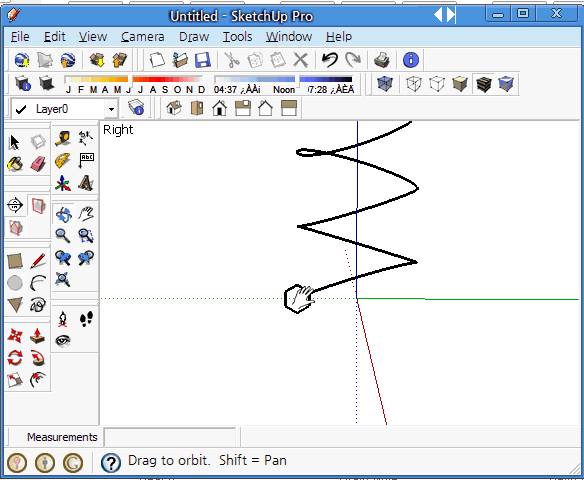

7) 이제 원통을 지웁니다. 음. 뭔가 그럴듯하군요.

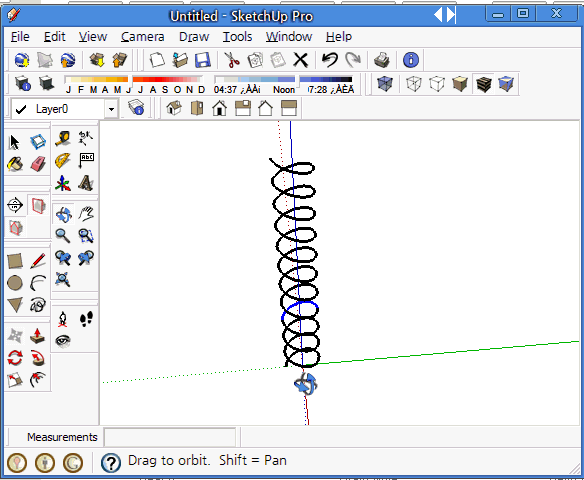

이것들을 적당한 갯수로 복사합니다.

(전체선택 + 이동 x갯수입력)

8) 스프링이 나왔지만 아직은 선이군요. 입체로 만들어봅시다.

원툴을 선택한뒤, 스프링 끝에 적당한 크기로 원을 그립니다.

9) 트리플악셀클릭으로, 스프링선을 모두 선택한뒤, 팔로우미툴을 선택한뒤, 원을 선택하세요.
